装置功能：

现代流程工业自动化系统中一次检测传感执行器的认识及使用操作实验。

现代流程工业自动化系统中二次仪表的认识及使用操作实验。

现代流程工业自动化系统中简单控制系统的组成及认识及使用操作实验。

企业计控仪表室仪表校验知识技能的培训及鉴定。

通过对化工自动化仪表实训对象系统配套的体现企业过程自动化广泛采用的典型控制硬件系统、控制软件的使用操作。了解掌握现代控制系统的体系及方法。

装置特点：

将检测传感执行装置和二次仪表有机融合为一个系统，便以学生在线和离线的和仪表安装、接线、校验。配套的检测传感装置既能离线测试及校验，又能在线组成测试及校验系统，检测传感装置安装采用法兰安装，便以拆装离线校验。

1.布局情景性：实验平台按仪表控制屏式样加装相关盘装仪表，配合现场仪表与现场信号装置。

2.操作灵活与开放性：各类信号源，仪表无固定线路连接、实验中根据实验项目、目的，按实际要求选用连接。

3.实验工程性：各类信号源、仪表均由端子排引线，实验中通过端子接线形式构建所需装置、线路及信号回路。

4.实验项目及内容多样性：实验设备包括显示、控制、操作、执行、变送、测量、安全及报警等多种类仪表。

5.设备先进性：采用目前广泛应用的先进的、智能化自动化仪表。

6.实验安全性：装置具有接地保护、漏电保护（漏电保护空气开关、电压型漏电保护器、电流型漏电保护器）功能，安全性符合相关的国标标准。

系统组成：

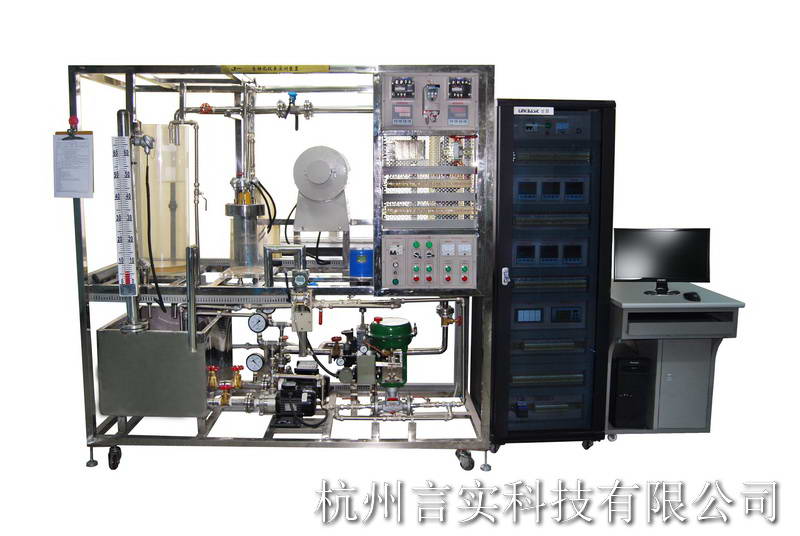

本装置由现场对象系统、二次仪表实训系统、上位监控软件系统等组成。

控制对象：不锈钢储水箱、有机玻璃高位水箱、电加热复合水箱、马沸炉等组成。

系统动力：不锈钢离心泵、单相电加热管、马沸炉、静音空气压缩机。

检测传感器：扩散硅压力液位传感器、磁翻板液位计、3051智能压差变送器、涡轮流量计、电磁流量计、孔板流量计、转子流量计、Pt100、CU50热电阻、铜康铜热电偶温度测量变送器等组成。

执行机构：单相可控硅移相调压装置、电动调节阀、气动调节阀、变频器。

仪表系统：智能仪表、巡检仪表、无纸记录仪、报警仪、浓度分析仪、安全栅、隔离器等。

软件系统：MCGS组态实验软件。

实验内容：

传感器认识实验：对不同种类的传感器、执行器进行认知实验、传感器接线测试实验。

位式温度控制实验：加热水箱温度位式控制搭建实验。

单回路PID调节：液位、温度、流量、压力的PID单回路控制搭建实验。

串级控制实验：液位与液位、液位与流量、温度与温度串级控制搭建实验。

比值控制系统实验：比值控制搭建实验。

故障排除实验：温度故障、调节阀故障、信号故障等故障排除实验。

仪表校验实验：压力、温度、流量校验；气动调节阀拆装及调校实验。

技术指标：

工作电源：三相四线380V±5% 50Hz

外形尺寸：对象 1700×800×2000mm

控制柜：1500×700×1700mm

整机容量：＜5KVA

控制信号：电压1～5V/4～20mA
